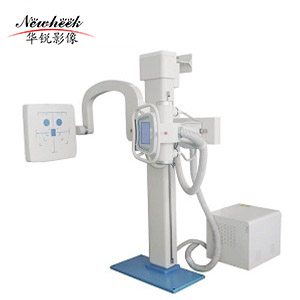

医用诊断 U 型臂 DR 设备
产品概述
维护成本低廉
全套完整成像链路，成像画质优异
配套专业影像采集软件，保障高清成像效果
设备可在复杂工况下稳定运行，持续输出高质量影像
低剂量 X 光设计，大幅降低辐射伤害
基础产品信息
品牌：NEWHEEK
型号：U300
产品名称：医用诊断 U 型臂 DR 设备
产地：中国山东省
供电方式：三相 380V±10%
U 型臂升降行程：1200mm±20mm
源像距（SID）调节行程：1000mm~1800mm
产品核心优势
可自由适配多种规格拍片检查床。
U 型臂处于低位时，旋转按键锁定无法启动旋转；上升至安全高度后旋转功能方可解锁启用。该防护结构能够避免 U 型臂旋转时触碰地面，防止整机倾倒损坏。
采用非晶硅平板探测器，整机运行稳定，可大幅降低 X 光曝光剂量。
产品亮点
成像画质优异
✅ 专业配套影像采集软件，稳定保障成像质量
运行稳定、可靠性高
✅ 复杂使用环境下设备运行稳定，影像质量恒定
✅ 低剂量曝光设计，显著减少辐射危害
✅ 后期运维、维护成本低
详细技术规格参数
① 供电系统
绝缘电阻：≤0.2 Ω；装机容量：≥55 千伏安
接地电阻：≤2 Ω
② X 射线高压发生器
管电流调节范围：25mA~630mA
曝光时间调节范围：1.0ms~6300ms
毫安秒（mAs）调节范围：0.1mAs~6630mAs
③ X 射线球管
阳极热容量：140 千焦（kJ）
④ 限束器（遮光器）
视野指示灯亮度：＞160 勒克斯（lux）；照明均匀度＞4:1
指示灯规格：24V/150W；视野灯自动延时关闭时长：30 秒
内置多层防散射屏蔽叶片
⑤ U 型臂机架
U 臂最低离地高度：480mm±20mm
U 臂旋转角度：-30°~120°
探测器旋转角度：-45°~+45°
源像距 SID 调节行程：1000mm~1800mm
⑥ 平板探测器（FPD）
闪烁体材质：硫氧化钆 (GOS)/ 碘化铯 (CsI)
有效成像面积：14 英寸 ×17 英寸
像素间距：150 微米 (μm)
极限空间分辨率：3.3 线对 / 毫米 (Lp/mm)
像素矩阵：2304×2800
模数转换位数：14 位
灰度等级：16384 级
数据传输接口：千兆以太网
X 光曝光后完整图像采集耗时：约 5 秒
