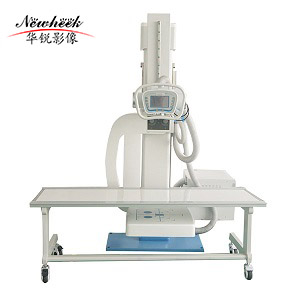

配套 X 光检查床 U 型臂 X 光机
维护成本低廉
完整成像链路，成像画质优异
配套专业影像采集 IT 软件，保障高清成像效果
复杂工况下设备运行稳定，影像质量稳定可靠
低剂量 X 光设计，大幅降低辐射伤害
基础产品属性
产品品类：医用 X 光设备及配件
品牌：NEWHEEK
型号：U300
产品名称：配套 X 光检查床 U 型臂 X 光机
产地：中国山东省
供电制式：三相 380V±10%
U 型臂升降行程：1200mm±20mm
焦点探测器距离（SID）调节行程：1000mm~1800mm
产品优势
这款医用 U 型臂 X 光机外观造型精巧，机械传动精度高，可完成全身多部位拍片检查；能够根据实际拍摄体位自动调整平板探测器高度。
可灵活适配多款不同规格的拍片检查床。
设备集成位置复位、旋转防撞双重保护功能；可预设 3 组定位坐标，按下对应复位按键，设备自动运行至预设拍摄位置。
U 型臂处于低位时，旋转按键锁定无法转动；升至安全高位后方可执行旋转动作。该防护机制可避免 U 型臂旋转时触地倾倒，实现整机防倾覆保护。
搭载完整高清成像链路，成像画质出色；配套专用影像工作站软件，可实现影像实时采集、存储、图像处理、打印、传输全流程操作。
采用非晶硅平板探测器，设备性能稳定，可大幅降低 X 光辐射剂量。
核心亮点汇总
成像画质出众
- 全套成熟成像链路，输出高质量影像
- 专业影像采集配套软件，持续保障高清成像
运行稳定、可靠性强
- 配置 FPD 平板探测器
- 复杂使用环境下设备运行稳定，成像质量恒定
- 低剂量曝光设计，显著减少辐射危害
- 后期运维、维护成本低
详细技术规格参数
① 供电系统
供电：三相 380V±10%
电源频率：50Hz±1Hz
绝缘电阻：≤0.2 Ω
装机容量：≥55 千伏安
接地电阻：≤2 Ω
② X 射线高压发生器
最大输出功率：50kVA（管电压 100kV，管电流 500mA）
管电流调节范围：25mA~630mA
曝光时间调节范围：1.0ms~6300ms
毫安秒（mAs）调节范围：0.1mAs~6630mAs
③ X 射线球管
功率：30.5/50kW，最高管电压 125kV；双焦点 1.0mm/2.0mm
阳极热容量：140 千焦（KJ）
④ 限束器（遮光器）
手动调节型；SID=100cm
视野指示灯亮度：＞160 勒克斯（lux）
照明均匀度＞4:1
指示灯规格：24V/150W
视野灯延时关闭时长：30 秒
配置多层防散射光栅叶片
⑤ U 型臂主机
U 臂升降行程：1200mm±20mm
U 臂最低离地高度：480mm±20mm
U 臂旋转角度：-30°~120°
探测器旋转角度：-45°~+45°
SID 焦点探测器距离行程：1000mm~1800mm
⑥ 平板探测器（FPD）
探测技术：非晶硅（a-Si）
闪烁体材料：硫氧化钆 (GOS)/ 碘化铯 (CsI)
有效成像面积：14 英寸 ×17 英寸
像素间距：150 微米 (μm)
极限空间分辨率：3.3 线对 / 毫米 (Lp/mm)
像素矩阵：2304×2800
模数转换位数：14 位
灰度等级：16384 级
数据传输接口：千兆以太网
X 光曝光后完整图像采集耗时：约 5 秒
