NKX343 / NKX543 UC臂数字化DR系统
产品概述

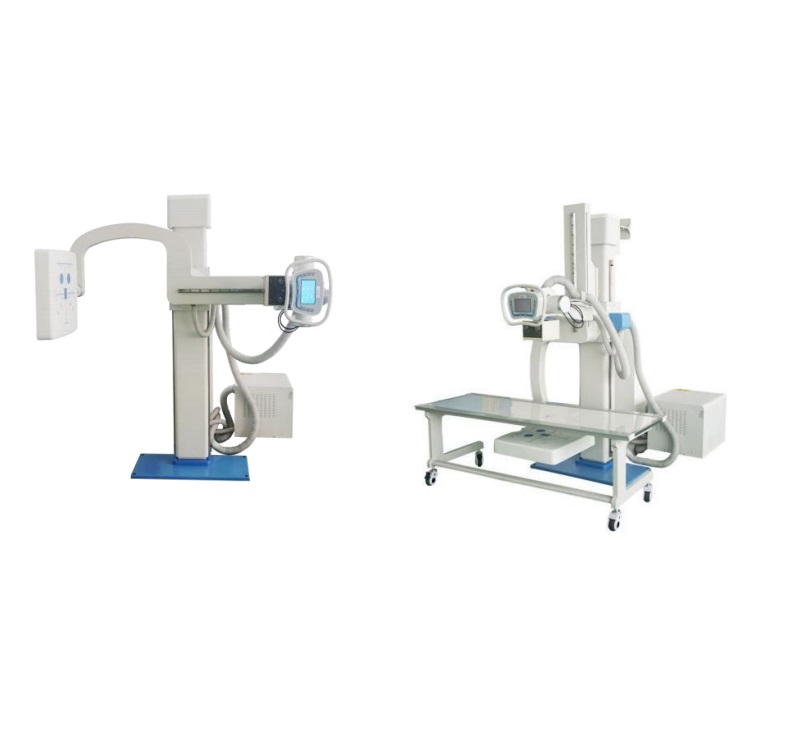

NKX343、NKX543型UC臂数字化DR设备是一套完整的数字化X射线诊断系统。设备采用UC型弯曲机架结构，支持多角度灵活调节。整机提供两种配置方案：立式单机版本，可完成站立位拍片；搭配移动拍片床版本，可同时满足卧位、站立位多种检查需求。设备搭载高频X射线发生器与非晶硅平板探测器，成像速度快、画质清晰，广泛适用于各级医院、门诊及影像机构开展数字化拍片检查。
主要技术参数
一、X射线高频高压发生器
供电条件：380V±10%，三相五线；频率50HZ±1HZ；容量≥50kVA；内阻≤0.3Ω
拍片参数：管电压40~125kV（可选150kV），步进1kV；管电流10~640mA，mA精度≤±10%；曝光时间1~10000ms；mAs范围0.1~640mAs，mAs精度≤±(5%+0.2mAs)；APR程序存储容量24000组；辅助输出24VDC 300mA、220VAC 5A。
二、X射线球管组件
功率30kW（可选50kW），最高管电压125kV（可选150kV）；双焦点0.6mm/1.2mm；阳极热容量140kJ。
三、手动限束器
最大照射野440mm×440mm（SID=100cm）；光野平均亮度＞160lux，光照对比度＞4:1；灯泡规格24V/150W；光野单次点亮时长30秒；焦点至床面距离60mm（可调）；75kV固有滤线1mmAl。
四、平板探测器
探测器类型为非晶硅、碘化铯闪烁体；成像尺寸17英寸×17英寸；空间分辨率3.6lp/mm；外形尺寸460×460×5mm；面板自重约300g；面板材质为碳纤维板+工程塑料，框架为铝合金；A/D采样位数16bit；千兆网数据传输；整张图像采集时间≤3秒；整机重量3.2kg。
五、UC臂机架
UC臂垂直行程1200mm±20mm；UC臂最小离地高度480mm±20mm；UC臂旋转角度0°~90°；探测器旋转角度-45°~+45°；SID焦距可调范围1000mm~1800mm。
六、移动拍片床
床体外形尺寸（长×宽×高）2020mm×800mm×690mm；床面可选密度板、碳纤维、亚克力材质。
产品优势
1. 采用柔性UC弯曲机架结构，可适配站立、坐姿、卧位多种体位拍片，临床适用场景更广。
2. 搭载高频发生器，射线输出稳定，曝光参数控制精准，有效保障成像一致性。
3. 配备碘化铯平板探测器，采集速度快，成像画质高清细腻，病灶细节呈现清晰。
4. 焦距、角度、升降行程大范围可调，可适配不同身高、体型患者的拍片需求。
5. 支持立式单机、搭配移动拍片床两种配置，可根据科室布局灵活选型。
6. 内置大容量APR程序存储，一键调用常规拍片参数，大幅提升科室拍片效率。
